威圖新品發布

赫德奧面板一個板式插件由前面板和帶有連接器的電路板組成-赫德奧助拔器赫德奧背板赫德奧VPX赫德奧CPCI

  • 瀏覽:775次

                                    赫德奧VPX 赫德奧CPCI  ...  2021-12-28

赫德奧插箱6U19"架裝機箱
帶各種前面板
赫德奧插箱開孔和絲印可自定義
9U19"架裝機箱
赫德奧面板含2個8槽VME64x背板
一個赫德奧面板機箱內含2個獨立的系統
冗余電源，每個300瓦特
9U19"架裝機箱
含8槽compactPCI背板
含硬盤架，可支持兩個SCSI硬盤
赫德奧CPCI支持雙路AC輸入
插箱及插件的設計規范

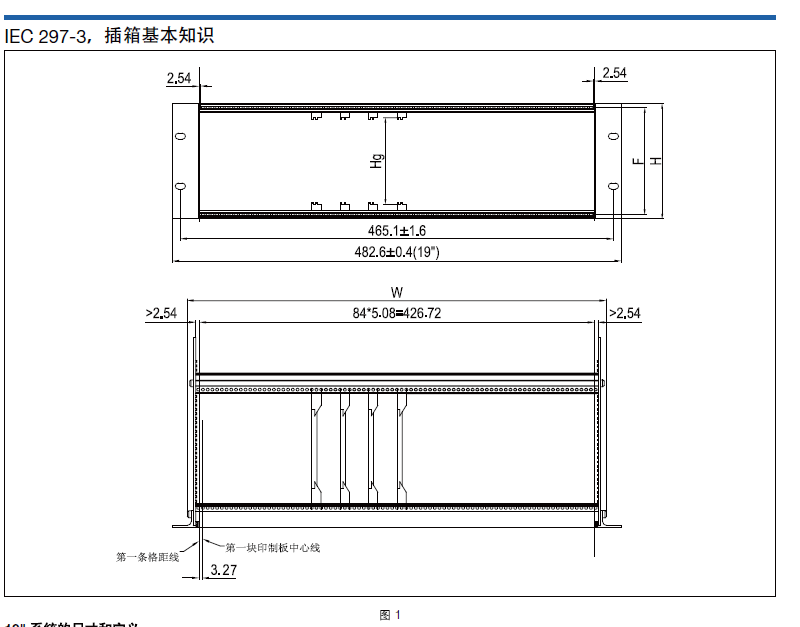

赫德奧CPCIlEC297-3，插箱基本知識
19”系統的尺寸和定義
安裝法蘭外側寬度尺寸(包括安裝支架在內）是482.6mm(19’)，所以將其定義為19"系統插箱‘插箱是電子設備的重要組成部分。一般由橫梁、上下蓋板．前后面板、左右側板組成.使用空間以多少個槽位計—個槽位通常是由幾個水平HP構成．或由赫德奧助拔器設計者給定內部插件主要分板式插件和盒式插件
一個板式插件由前面板和帶有連接器的電路板組成
一個赫德奧助拔器盒式插件―般是將大量的元器件或幾個電路板安裝在內的盒子寬度w
赫德奧背板安裝法蘭后面〈包括螺釘〉的全部寬度應該小于449mm。赫德奧VPX插箱內的寬度以HP作為單位。1HP=5.08mm(0.2")內間距>84*5.08=426.72mm
高度
插箱的高度以U作為單位,1U=44.45mm(1.75")通常:高度H=(n*U-0.8)土0.4
RITTAL是H=(n*U-1.35)-0.3見表1深度
插箱深度無明確規定,具體由赫德奧背板插件的深度及后連接器尾針或后輸入輸出插件的大小決定VlI.插箱安裝尺寸
赫德奧VPX插箱水平安裝間距是465.1±1.6mm插箱垂直安裝孔距見圖2及表1法蘭安裝孔尺寸見圖2

赫德奧插箱赫德奧助拔器
