威圖IT基礎設施
電源分配單元應用實例
MasterSlave原則
1部PDU上最多可以連接3部SlavePDU。
連接CAN-Bus傳感器
在PDUMaster上最多還可連接4個用于環境監控的CMCIIICANBus
國際電源分配單元PDU
緊湊型配電組件用于IT服務器和網絡威圖機柜。請注意各⾃的產品尺⼨并檢查PDU是否能安裝在所期望的威圖機柜中。PDU尺⼨和所需威圖機柜的最小高度請參見威圖⼿冊中的訂購表。下列技術數據全部或部分適用于以下PDU產品：
測量型PDU（供電系統或每個相位的能量測量，⽆開關功能）
開關型PDU（供電系統或每個相位的能量測量，帶開關功能）
管理型PDU（每個單獨輸出插頭位置的能量測量，帶開關功能）
管理型SlavePDU（與管理型PDU一樣，但是⽆顯示器和網絡接口，帶有連接CMCIII或測量型/開關型/管理型PDU的CAN總線）
技術數據適用于以下產品類型：
威圖空調PDU測量型7955.2XX,PDU開關型7955.3XX,PDU管理型7955.4XX

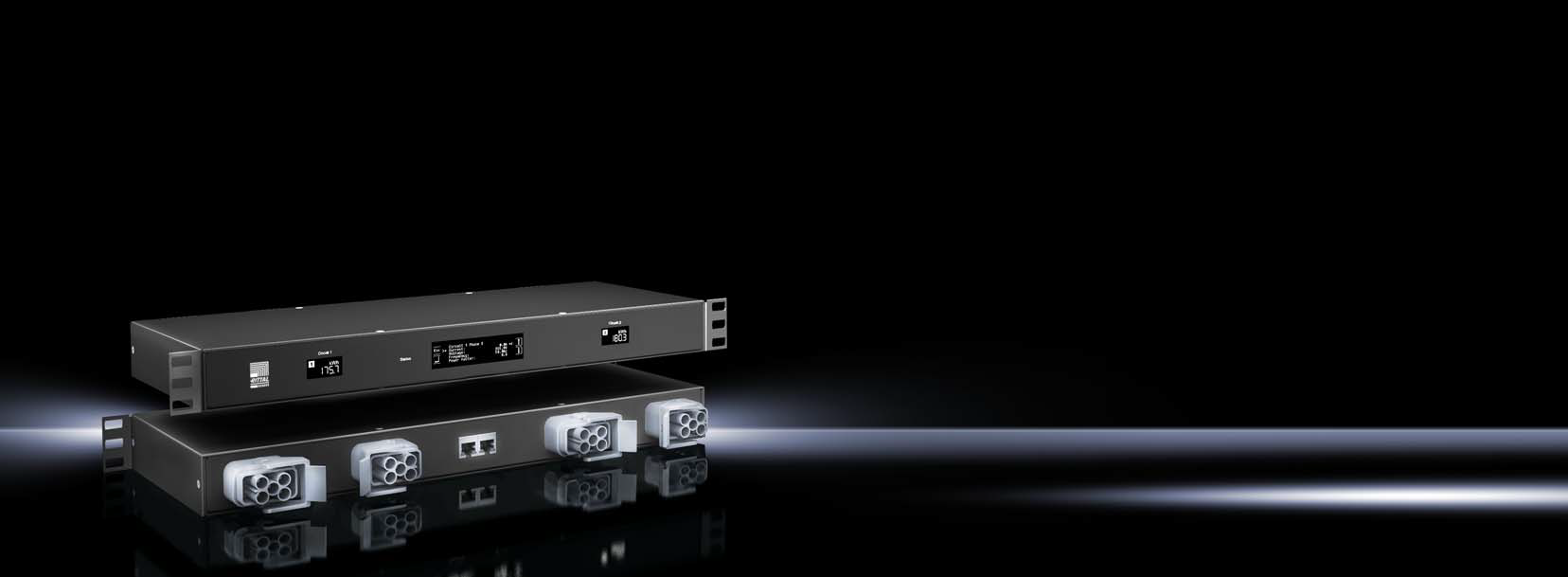

通過PSM1UMID測量模塊，可以對現有模組進行升級或者用來測量16A/32A設備可以⽅便地嵌入19˝平面或威圖機柜內零U安裝并與相應的連接電纜連接。測量模塊使用MID認證的電能表，并且適用于電能計量。MID代表“測量儀器指令”，以歐標2004/22/
EG為基礎，一共規范10類測量儀器。MID認證的設備可以在整個歐盟范圍內使用。
測量功能：
威圖空調電壓(V)，電流(A)，頻率(Hz)功率(kW)、用電量(kWh)、視在功率(kVA)、視在電量(kVAh)功率因數(cosphi)零線測量/不平衡負載確定
測量各相位或者輸入測量精度±1%(kWh)，符合IEC50430-1經MID認證的計量表，適用于電能計量
