威圖機柜配電柜排熱
內部空氣循環線路

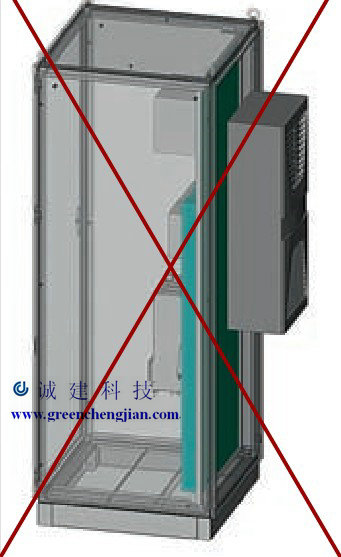

壁式安裝結構的威圖空調冷卻器不能直接放置到安裝板后面，因?yàn)樵诓僮鞑划?dāng)時可在進氣口和出氣口之間產生空氣短接，它可阻礙配電柜中形成足夠的空氣調節。保證進氣口和出氣口之間最小有50mm的空間，以及使冷卻空氣斜著進入。德國威圖在進氣口為水平方式時空間至少為200mm。威圖廠家按照制造商的設備技術數據說明保證更大的最小空間。如果只能安裝在配電柜的背板上，那么在安裝板上設計足夠的進氣口和出氣口尺寸。

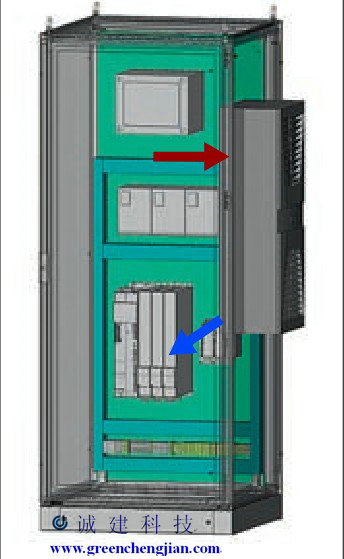

威圖機柜內部空氣循環線路
內部空氣循環線路有故障的冷卻器
威圖機柜配電柜的密封為了確保無故障的制冷運行，應將配電柜密封。必須確保至少達到保護級IP54的標準。
威圖廠家按照IEC 60 529的IP分級,說明了防止固體和液體物質進入的能力。IP標志的第一位涉及到固體物質（灰塵)，第二位是水。
機柜空調防止雜質防止潮濕
名稱說明名稱說明
IP1X 防止直徑50mm及以上的固體雜質一個固體探針（球形，直徑50mm)，不允許完全壓入。
IPX1防止滴水進入垂直滴落的水滴不允許產生損害作用。
IP2X防止直徑12.5mm及以上的固體雜質一個固體探針（球形，直徑12.5 mm)，不允許完全壓入。一個關節可活動的檢測探針允許進入至80mm的長度,但必須保持足夠的距離。
IPX2當罩殼的傾斜度至15度時，可防止滴水進入。
當威圖機柜罩殼和2個側面的垂直度產生至15度的角度時，垂直滴落的水滴不允許產生損害作用。
IP3X防止直徑2.5mm及以上的固體雜質一個固體探針（球形，直徑2.5mm)，不允許完全壓入。
IPX3威圖空調 防止噴霧水進入和2側垂直度傾斜至60度、成霧狀噴射的水不允許產生損害作用。
IP4X防止直徑1mm及以上的固體雜質一個固體探針（球形，直徑1.0mm)，不允許完全壓入。
IPX4防止噴水進入各個方向?qū)?zhǔn)罩殼噴射的水不允許產生損害作用。
IP5X防止灰塵不能完全避免灰塵進入，但進入的灰塵量不允許達到影響設備可正常工作或影響安全的程度。
IPX5防止散射水進入各個方向?qū)?zhǔn)罩殼散射的水不允許產生損害作用。IP6X密封防止灰塵在20毫巴低壓時無灰塵進入罩殼。
IPX6防止強烈的散射、水進入各個方向?qū)?zhǔn)罩殼強烈散射的，水不允許產生損害作用。
IPX7防止短時間浸沒在水中時產生水進入。
當機柜空調罩殼在標準壓力和時間條件下浸沒在水中時，進入的水量不允許達到產生損害作用的程度。9K高壓狀態/蒸汽噴射清潔時產生的水各個方向?qū)?zhǔn)罩殼都有較高壓力明顯增加的情況下，不允許產生損害作用。
1固體探針的整個直徑部分不允許通過罩殼孔進入。
2標志符號9K按照DINEN40050,第9部分。
不嚴密的威圖機柜電纜進入口密封、配電柜門的損壞或沒有按照規定將指示器和操作裝置安裝在罩殼表面上都將導致在不適合的操作情況下，在白天產生更多的冷凝水滴落，并引起配電柜中產生較高的溫度。

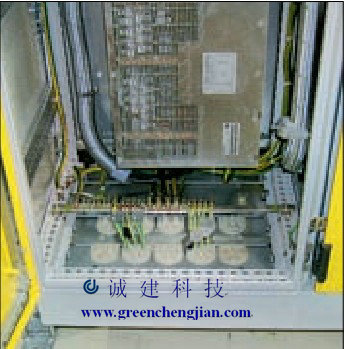

通過膜片保護方式的、符合專業要求的電纜導孔

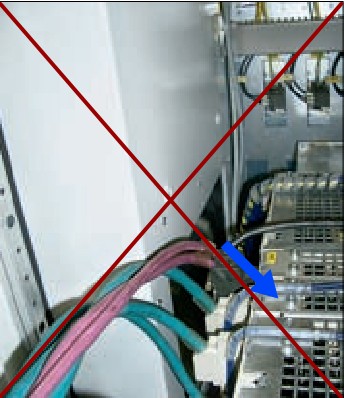

電纜導孔區域中存在不密封

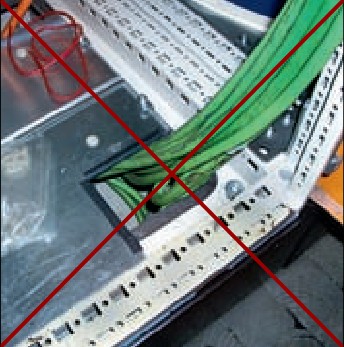

配電柜串聯無密封件
威圖機柜配電柜中的冷空氣導孔
配電柜中的威圖空調冷空氣導孔對配電柜的排熱有決定性的影響，并且由此而影響整個裝置以及機器的無故障運行。在此，將冷空氣正確導入配電柜，特別是隨 后的分配就顯得尤其重要。

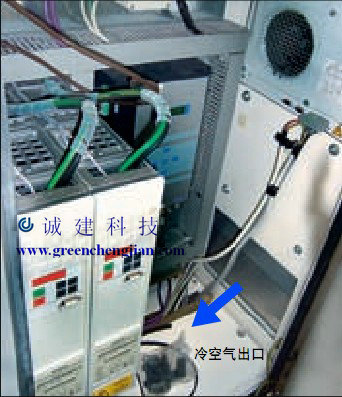

冷空氣的進入和分配
德國威圖通過安裝在配電柜壁板或門上的冷卻器，以及頂式安裝設備或固定在配電柜
底板上的設備提供冷空氣。在此主要需按照配電柜尺寸、所提供的配電柜放 置空間以及配電柜中所需冷卻的部件分布來調整必要的冷卻器結構—除必 要的威圖空調使用冷卻功率外。不直接取決于設備選擇，而涉及到配電柜中冷空氣通 常進入到各個功效部件中的情況，以及冷空氣出口和功效部件之間的距離和 可使冷空氣無阻礙進入配電柜的必要的造型結構。
冷空氣出口和每個功效部件之間必須至少保持200 mm的距離。
威圖空調冷空氣不能無阻礙地進入配電柜。
