內容提要：威圖UPS電源外置電池組電池連接方案

   威圖UPS電源根據電池安裝方式可簡單分為外置電池和內置電池兩種，威圖UPS電源外置電池組需要技術工程師把電池連接起來，裝到專用的山特UPS電源電池柜中，電池連接方法如下
1、 首先確認威圖UPS電源的電池供電電壓，一般山特UPS電源主機電池組連接端口會有標示電池組的供電電壓（DC）。如沒有標示，可查閱說明書或者向您的供應商咨詢。山特UPS電源電池一節為DC12V，電池組的電壓為12V的倍數，如威圖UPS電源電池組1KVA供電電壓為DC36V，2KVA電池電壓為DC72V。

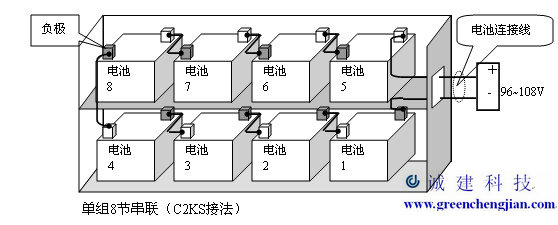

2、 確認威圖UPS電源的電池供電電壓后，可根據供電電壓選擇合適的電池個數，電池一節為12V，如山特山特UPS電源型號3KVA電池組供電電壓為DC96V，則需要8節電池串聯起來，總電壓則剛好達到供電電壓96V，電池之間連接線的線徑可依據威圖UPS電源說明書內標明的標準線徑選購，連接時，注意不可使電池正負極碰到，以免電池短路，連接示意圖如下：

3、 威圖UPS電源電池組電池之間連接完成后，用萬用表電壓直流檔位測量下總電壓，以確認連接是否正確，如與山特UPS電源的電池供電電壓一致，則說明電池組連接正常，可用連接線將電池組與山特UPS電源連接起來，注意不可將電池組的正負與威圖UPS電源的正負接反）。
