配電組件-威圖母線VX25 Ri4Power
斷路器區配置
安裝簡單、防接觸保護嚴密、斷路安全。

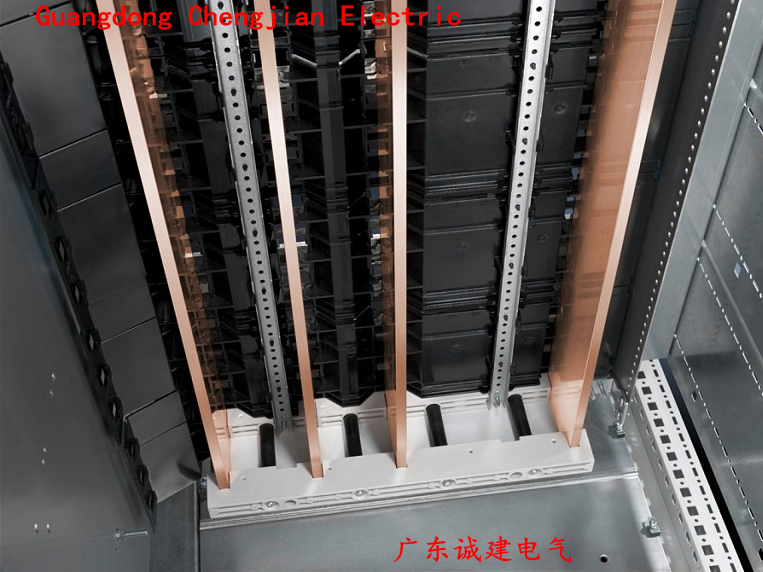

1、威圖母線斷路器區配置-配電母線系統
支架系統、E-Cu配電母線元件和防接觸保護。

2、威圖母線斷路器區配置-前隔板用于負荷控制板區域（暫無）
覆蓋正面HN負荷斷路器安裝區域上方和下方，集成有通風口。

3、威圖母線斷路器區配置-分隔板用于負荷控制板區域（暫無）
在內部安裝負荷熔斷器區時必須使用，將設備間的連接區分隔開。

4、威圖母線斷路器區配置-分隔板：用于負荷控制板區域
劃分母線隔室和NH斷路器隔室（功能隔室）。
SV9674348

5、威圖母線斷路器區配置-防接觸保護蓋板用于負荷控制板區域（電纜管理室）
在電纜分路隔室中隔離主母線，從而實現電纜和導線的安全連接。
SV9674362

6、威圖母線斷路器區配置-角向連接件用于負荷控制板區域
SV9674480

7、威圖母線斷路器區配置-蓋板用于分配母線（ABB/Siemens負荷控制柜）（暫無）
用于遮蓋負荷控制柜的分配母線系統，設計用于安裝生產廠商ABB（SlimLine型）或Siemens（3NJ62型）的設備。高度為200mm 的母線隔室蓋板將母線隔室與儀器室分隔開來，以保護手指，防護等級為IP20�？梢园从嗀浱�(hào) NHP407062R000X向ABB訂購蓋板。機柜高度為2000mm時的遮蓋高度為1500mm，機柜高度為2200mm時的遮蓋高度為1700mm。
